应用案例 | 和平区融媒体中心采用SRM-2150H箱载平台打造4K超高清直播转播系统

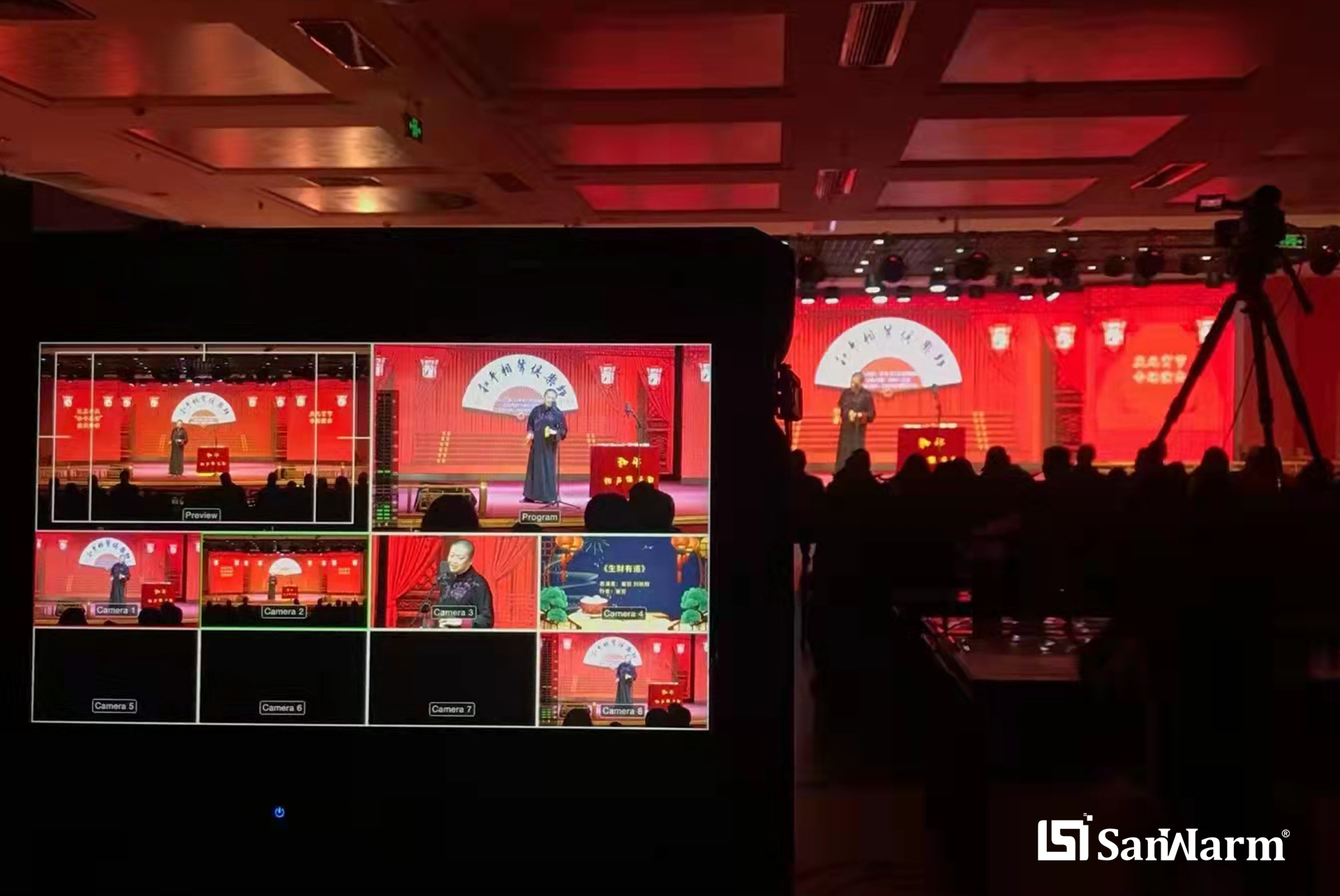

天津市和平区融媒体中心采用SanWarm『盛火科技』21.5寸便携式箱载监视器系统平台打造ATEM Production Studio 4K超高清现场直播转播系统，为天津市和平区委数字宣传工作建设添砖加瓦。便携式4K超高清直播系统作为一个流动播出载体，具备室内直播间几乎所有的功能的同时，增加了机动性和灵活性。与传统直播系统相比，4K超高清直播转播系统具备全媒体发布、机动便携直播、4G网络传输等优势更加明显，是一个集4K超高清信号处理、硬件导播切换、内部通话和12G-SDI实时录制、推流等多种功能于一体的直播转播系统，是融媒体中心现场直播利器。
值得一提的是，河平融媒体中心采用SRM-2150H箱载平台打造4K超高清硬件直播转播系统，在充分发挥该便携式箱载平台操控灵活性的基础上，着眼于未来直播宣传事业的发展，采用ATEM Production Studio 4K 视音频导播切换设备均采用国际前沿设备，为未来的5G超高清直播传输做好技术储备。

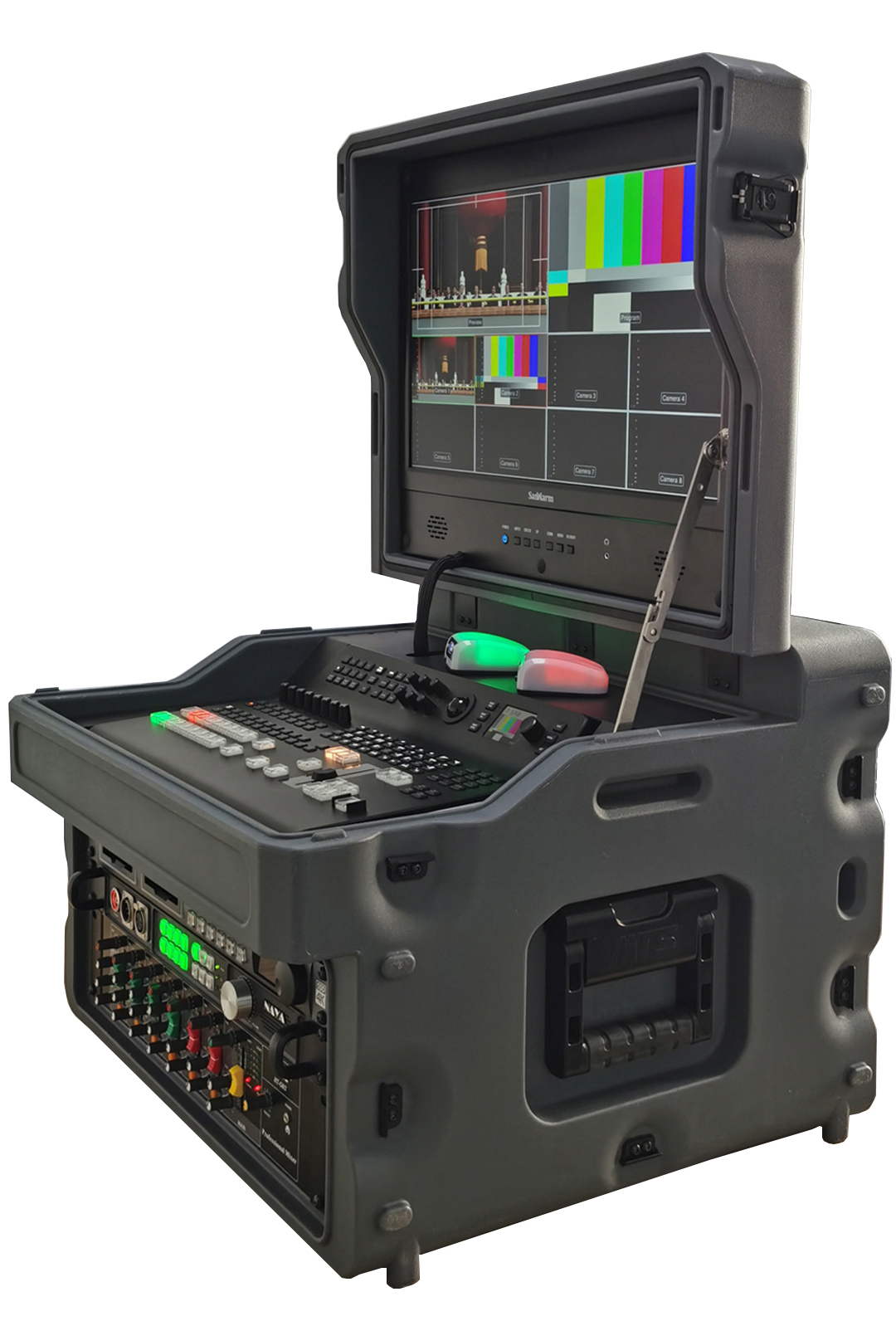

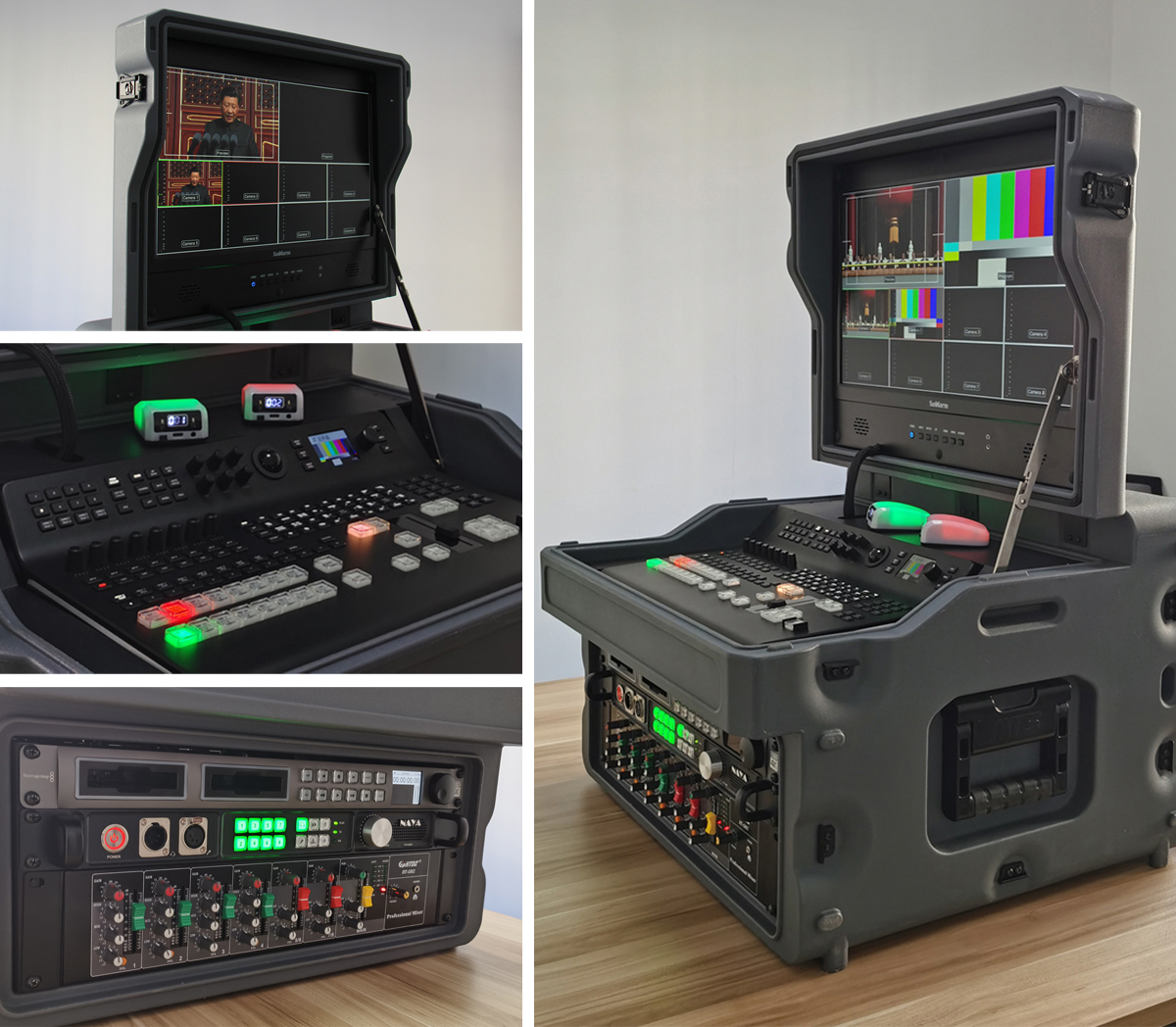

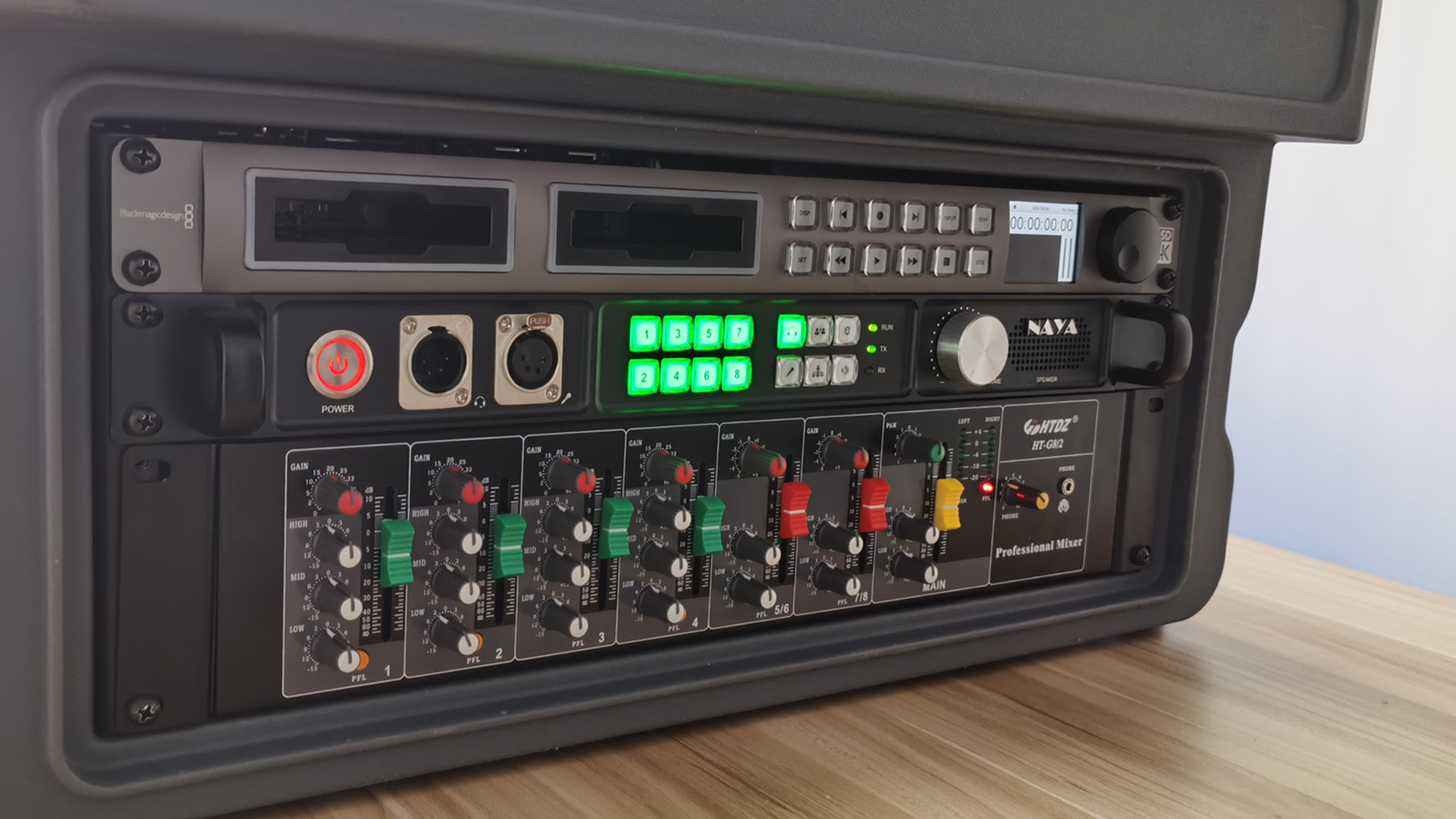

系统平台构架方面，采用SanWarm『盛火科技』SRM-2150H便携式箱载监视器作为系统运行平台，依据上翻式21.5英寸一体化屏幕设计实现导播直播多机位画面监看，利用下沉式结构特点，巧妙的解决了导播切换台的安装和灵活操作等问题，再根据箱体4U设备空间高度设计，分别实现双盘位录机、无线内部通话、音频调节等系统设备的集成。

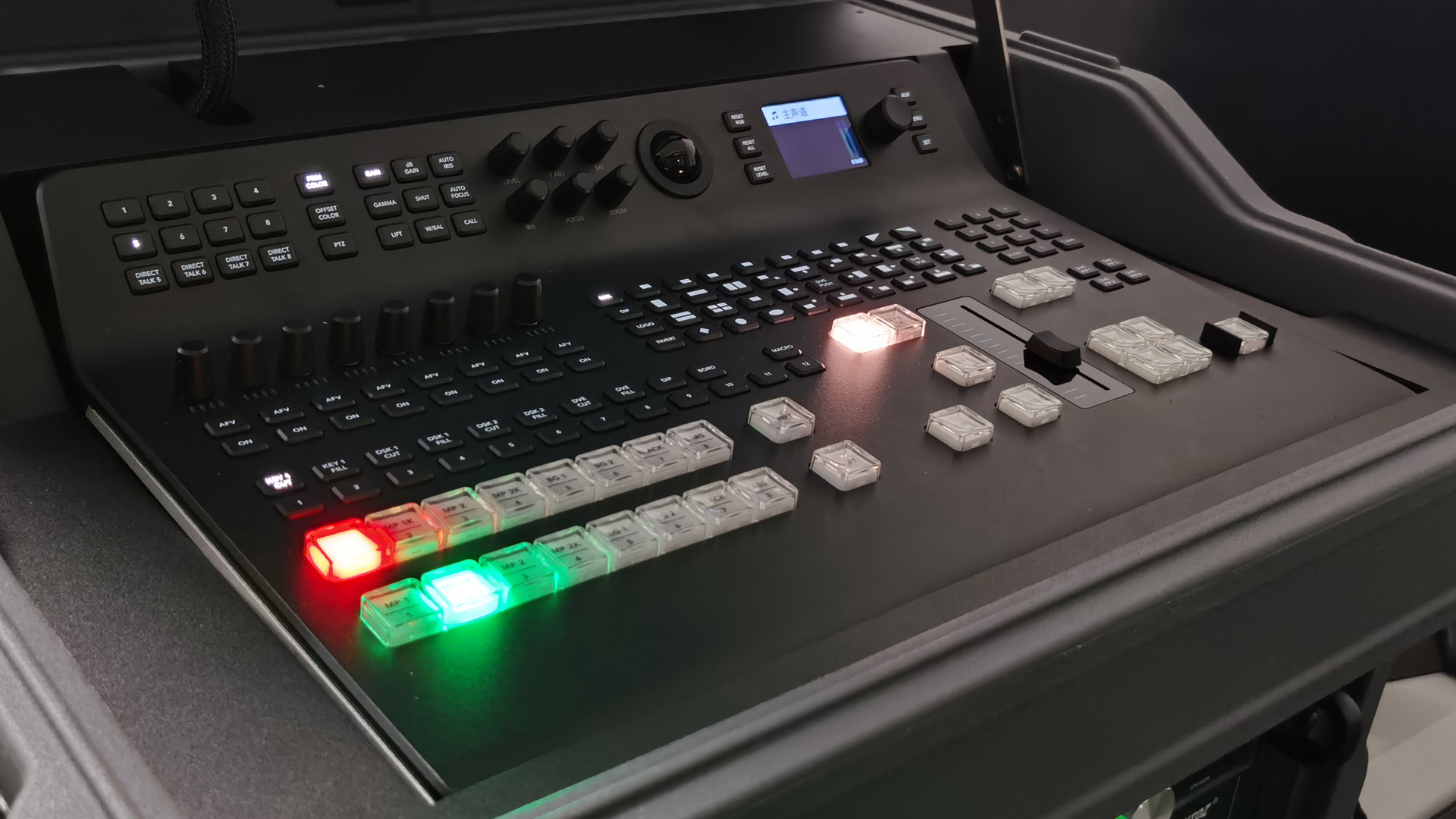

实时视频信号导播切换方面，该系统采用ATEM Production Studio 4K搭载8路独立的12G-SDI输入接口，应对所有常用的HD和Ultra HD格式信号输入（最高可达2160p60），该硬件切换台每路输入均设有再同步功能和全方位低延迟格式转换器，输入信号可自适应切换台的格式，让8路输入能分别使用不同的视频格式，可同时接入专业摄像机、无人机、笔记本电脑、网络视频流等多种信源输入，使直播画面更加丰富。
系统内部通话对讲方面，采用的是NAYA无线全双工内部通话系统，在超2000米有效覆盖距离支持下，实现主机分机具有一对一、一对多、多对多等多种通话方式，保证现场导播和摄像师之间保持高质量的语音通话实时对讲需求。
系统实现上，在综合考虑各设备之间，各功能之间的相互协作关系之后，结合现场导播的实际使用场景的特点，系统整体采用主机和接线端子分离的连线方式，有效的隔离了因现场线缆固定不稳定而导致设备端子损坏等众多因素产生，进一步加强了设备稳定运行的同时，很好的提高设备硬件接口的安全使用寿命。

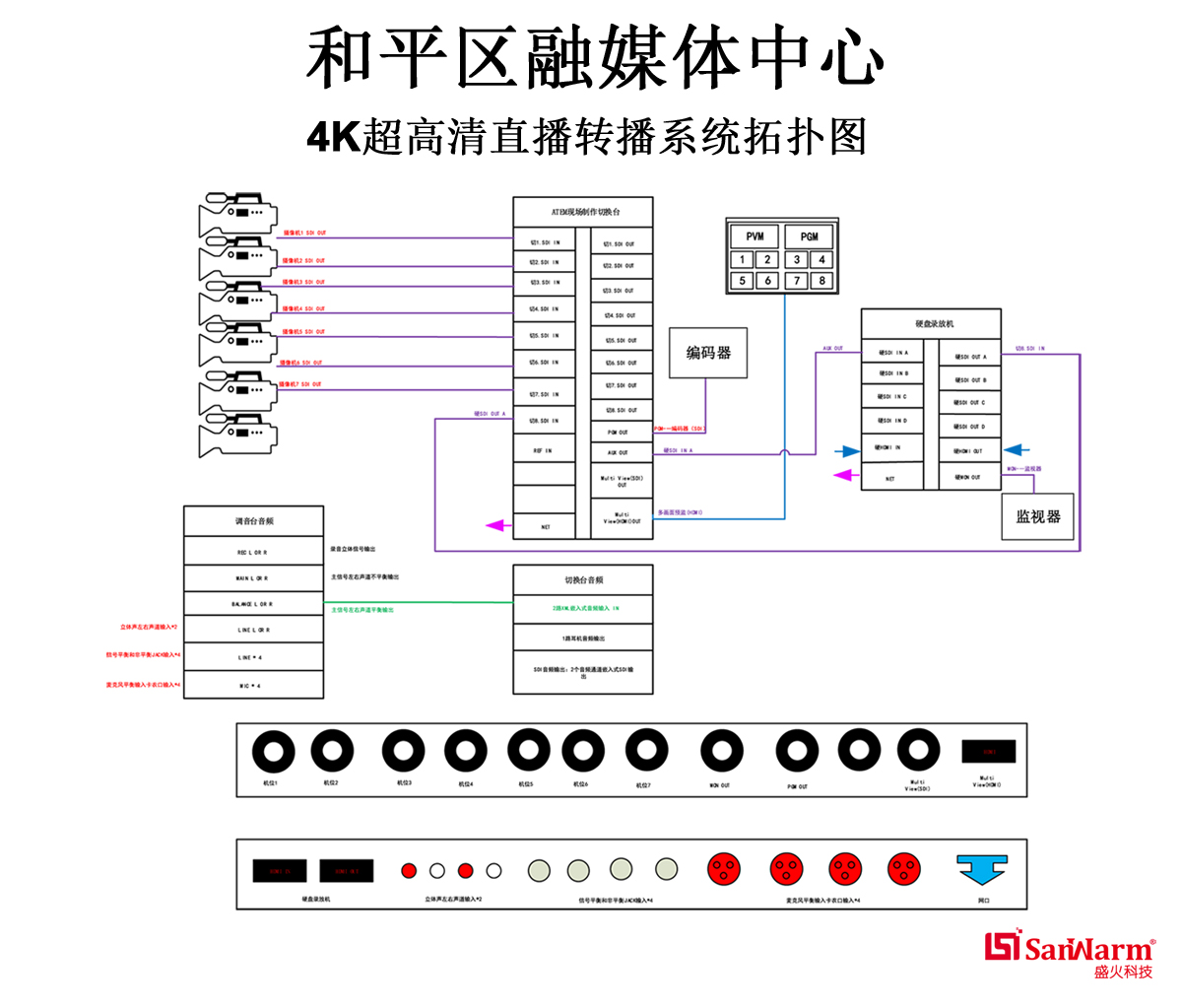

最后，为让大家进一步了解和平区融媒体中心4K超高清直播转播系统设计和各设备之间连线，随文附上该硬件导播切换系统系统设计拓扑图，希望对大家进一步设计自己理想的现场导播切换系统有所帮助。 了解更多硬件直播一体机箱载平台资讯，请访问：https://www.sanwarm.cn/srm-monitor/
